Заглушка блока водяной рубашки

Описание: Блок, система питания, система охлаждения, система смазки, система выпуска газов

Сусанин M
Мастер
Аватара
Сусанин M
Мастер
Возраст: 45
Репутация: 34
Сообщения: 2121
С нами: 5 лет 7 месяцев
Марка вашего авто: Zuk A06 1987г.в. Серый. двигатель S21
Откуда: Киев Украина

Сообщение #1 Сусанин » 18.01.2014, 14:01

piatroc, ааааааааааааааааааааааааа!!!!!!!!!!!!!!!!! у меня та же проблема сейчас возникла!!!!!!!!!!!!!!! :help: И как раз средняя отвалилась... судя по всему от коррозии.. в руках осталась только сама круглая металлическая пластина, а внутри блока много мелкой ржавчины!!!!! Прошу фото какой должна быть заглушка целой ну и есть ли у Тебя така запасная? :help: Потому что в каталогах она нигде не значиться и я не могу ее заказать или найти новую теперь. :sad:
У Ивана Сусанина не было жены, поэтому первое время поляки его побаивались...
My way - it's my decision!

vagprofi M
Мастер
Аватара
vagprofi M
Мастер
Возраст: 45
Репутация: 34
Сообщения: 1272
С нами: 5 лет 7 месяцев
Марка вашего авто: ZUK A07 andoria 4C90 1993 г.
Откуда: Минск, РБ
Skype

Сообщение #2 vagprofi » 18.01.2014, 15:41

Хороший токарь тебе в помощь! Лучше делать именно такой формы как была родная.
Чем больше я узнаю новые автомобили, тем больше мне нравятся старые...

piatroc M
Мастер
Аватара
piatroc M
Мастер
Возраст: 35
Репутация: 30
Сообщения: 1176
С нами: 5 лет 7 месяцев
Марка вашего авто: ГАЗ М-20 Победа, 1954 г.в., Ныса-522, 1982 г.в.
Откуда: Республика Беларусь г. Климовичи

Сообщение #3 piatroc » 18.01.2014, 21:21

Сусанин, Саша правильно написал, берешь старую заглушку и к токарю. Диаметр можно на полтора мм сделать бальше и из нутри По центру немного проточить углубление, потом положишь на него шарик из подшипника и стукнеш молотком что бы шайба немного выгнулась. Ну а когда будешь ставить заглушку садишь на двухкомп. клей для металла на основе эпоксидки и ударяешь По центру заглушки что бы она выпрямилась плотно сев в отверстии.

Добавлено спустя 3 минуты 14 секунд:
Либо находишь товарища Restovratora, у него должны быть такие заглушки с Победы.

Сусанин M
Мастер
Аватара
Сусанин M
Мастер
Возраст: 45
Репутация: 34
Сообщения: 2121
С нами: 5 лет 7 месяцев
Марка вашего авто: Zuk A06 1987г.в. Серый. двигатель S21
Откуда: Киев Украина

Сообщение #4 Сусанин » 19.01.2014, 13:55

vagprofi, piatroc, я вообще не понимаю как она выглядит - у меня в руках осталась плоская круглая тонкая пластина - условно говоря как пятак! Она ведь не на одном герметике должна держаться? Верно?
У Ивана Сусанина не было жены, поэтому первое время поляки его побаивались...
My way - it's my decision!

piatroc M
Мастер
Аватара
piatroc M
Мастер
Возраст: 35
Репутация: 30
Сообщения: 1176
С нами: 5 лет 7 месяцев
Марка вашего авто: ГАЗ М-20 Победа, 1954 г.в., Ныса-522, 1982 г.в.
Откуда: Республика Беларусь г. Климовичи

Сообщение #5 piatroc » 19.01.2014, 14:52

Сусанин, с завода она вообще держалась за счет того что впрессовывалась в блок (в домашних условиях я описал как она впрессовывается). А заглушка и выглядит как пятак. А что тут необычного? Единственное если она у тебя сильно покрылась коррозией, то смотри внутренний край заглушки срезан под 45 градусов.
Нарисовывается новая тема для раздела Гараж.

vagprofi M
Мастер
Аватара
vagprofi M
Мастер
Возраст: 45
Репутация: 34
Сообщения: 1272
С нами: 5 лет 7 месяцев
Марка вашего авто: ZUK A07 andoria 4C90 1993 г.
Откуда: Минск, РБ
Skype

Сообщение #6 vagprofi » 20.01.2014, 07:26

На всех нормальных машинах заглушки выглядят вот так.
Вложения
Чем больше я узнаю новые автомобили, тем больше мне нравятся старые...

piatroc M
Мастер
Аватара
piatroc M
Мастер
Возраст: 35
Репутация: 30
Сообщения: 1176
С нами: 5 лет 7 месяцев
Марка вашего авто: ГАЗ М-20 Победа, 1954 г.в., Ныса-522, 1982 г.в.
Откуда: Республика Беларусь г. Климовичи

Сообщение #7 piatroc » 20.01.2014, 10:04

vagprofi, Саша, эти заглушки именно выглядят как пятак. Поищу в гараже может сфоткаю.

vagprofi M
Мастер
Аватара
vagprofi M
Мастер
Возраст: 45
Репутация: 34
Сообщения: 1272
С нами: 5 лет 7 месяцев
Марка вашего авто: ZUK A07 andoria 4C90 1993 г.
Откуда: Минск, РБ
Skype

Сообщение #8 vagprofi » 20.01.2014, 11:54

Я думаю, такая, как я показал вполне сгодиться :wink:
Чем больше я узнаю новые автомобили, тем больше мне нравятся старые...

Сусанин M
Мастер
Аватара
Сусанин M
Мастер
Возраст: 45
Репутация: 34
Сообщения: 2121
С нами: 5 лет 7 месяцев
Марка вашего авто: Zuk A06 1987г.в. Серый. двигатель S21
Откуда: Киев Украина

Сообщение #9 Сусанин » 20.01.2014, 16:11

piatroc писал(а):vagprofi, Саша, эти заглушки именно выглядят как пятак

у меня плоская, а не как на Сашиной фото. я не пойму за какие ребра она держится в корпусе блока?
У Ивана Сусанина не было жены, поэтому первое время поляки его побаивались...
My way - it's my decision!

vagprofi M
Мастер
Аватара
vagprofi M
Мастер
Возраст: 45
Репутация: 34
Сообщения: 1272
С нами: 5 лет 7 месяцев
Марка вашего авто: ZUK A07 andoria 4C90 1993 г.
Откуда: Минск, РБ
Skype

Сообщение #10 vagprofi » 20.01.2014, 16:44

Сусанин писал(а):я не пойму за какие ребра она держится в корпусе блока?
Я не видел как в S-21 выглядят технологические отверстия, куда вбиваются заглушки, но обычно они просто забиваются в блок и всё. Отбортовки выполнены немного под конус и при забивании создают натяг.
Чем больше я узнаю новые автомобили, тем больше мне нравятся старые...

Валерий Остапенко M
Бывалый
Валерий Остапенко M
Бывалый
Возраст: 54
Репутация: 3
Сообщения: 140
С нами: 5 лет 7 месяцев
Марка вашего авто: Nysa 522 (1982г), Газ69 (1953г) и другие
Откуда: Киевская обл Город Буча

Сообщение #11 Валерий Остапенко » 20.01.2014, 19:34

нет там ни какого клея и герметика. точишь чуть больше делаешь блюдцем и впиваешь. я на М20( победовском) вбивал. одна криво пошла не стала. а со второго раза - отлично.

piatroc M
Мастер
Аватара
piatroc M
Мастер
Возраст: 35
Репутация: 30
Сообщения: 1176
С нами: 5 лет 7 месяцев
Марка вашего авто: ГАЗ М-20 Победа, 1954 г.в., Ныса-522, 1982 г.в.
Откуда: Республика Беларусь г. Климовичи

Сообщение #12 piatroc » 20.01.2014, 20:24

Вот победисты обсуждали: http://www.pobeda-club.ru/viewtopic.php?f=8&t=9656&p=137613&hilit=заглушки#p137613
Как я и говорил, от Победы подходят один в один.
Валерий Остапенко, ну дык я так и писал
piatroc писал(а):с завода она вообще держалась за счет того что впрессовывалась в блок (в домашних условиях я описал как она впрессовывается)

Валерий Остапенко M
Бывалый
Валерий Остапенко M
Бывалый
Возраст: 54
Репутация: 3
Сообщения: 140
С нами: 5 лет 7 месяцев
Марка вашего авто: Nysa 522 (1982г), Газ69 (1953г) и другие
Откуда: Киевская обл Город Буча

Сообщение #13 Валерий Остапенко » 21.01.2014, 08:44

в газике есть только одна проблема с этой заглушкой, вернее с одной из них которая находится под колоколом сцепления, уж если потекла. то надо снимать двигатель с машины ибо поставить ее на машине шансов ноль. у меня ушло два дня на то что б вынуть двигатель. 15 минут на установить заглушку и день что бы вставить его ( двигатель) обратно. а потекла она в самый не подходящий момент. хотя если б ее не вывернуло то скорее всего треснул бы чугунный блок. но сам виноват, я тогда еще на воде ездил

chigik64 M
Начинающий
chigik64 M
Начинающий
Репутация: 6
Сообщения: 75
С нами: 5 лет 6 месяцев
Марка вашего авто: ЖУК-А07 S21 1988год,ЖУК-А07 S21 1986год
Откуда: Запорожье Украина

Сообщение #14 chigik64 » 22.01.2014, 12:20

Диаметр заготовки заглушки 42,5мм,толщина 1,5-2мм.Диаметр отверстия в блоке 42мм.

Tarpanovod M
Мастер
Аватара
Tarpanovod M
Мастер
Возраст: 40
Репутация: 11
Сообщения: 431
С нами: 5 лет 7 месяцев
Марка вашего авто: Tarpan F 233
Откуда: Украина Чернигов
Skype

Сообщение #15 Tarpanovod » 23.01.2014, 15:46

Там сложность в том что эта заглушка находится под прерывателем -распределителем. И забить ее молотком не очень удобно.Возможно придется снимать двигатель.
Польская машина как пластилин-лепи из нее что хочешь.

Сусанин M
Мастер
Аватара
Сусанин M
Мастер
Возраст: 45
Репутация: 34
Сообщения: 2121
С нами: 5 лет 7 месяцев
Марка вашего авто: Zuk A06 1987г.в. Серый. двигатель S21
Откуда: Киев Украина

Сообщение #16 Сусанин » 23.01.2014, 17:28

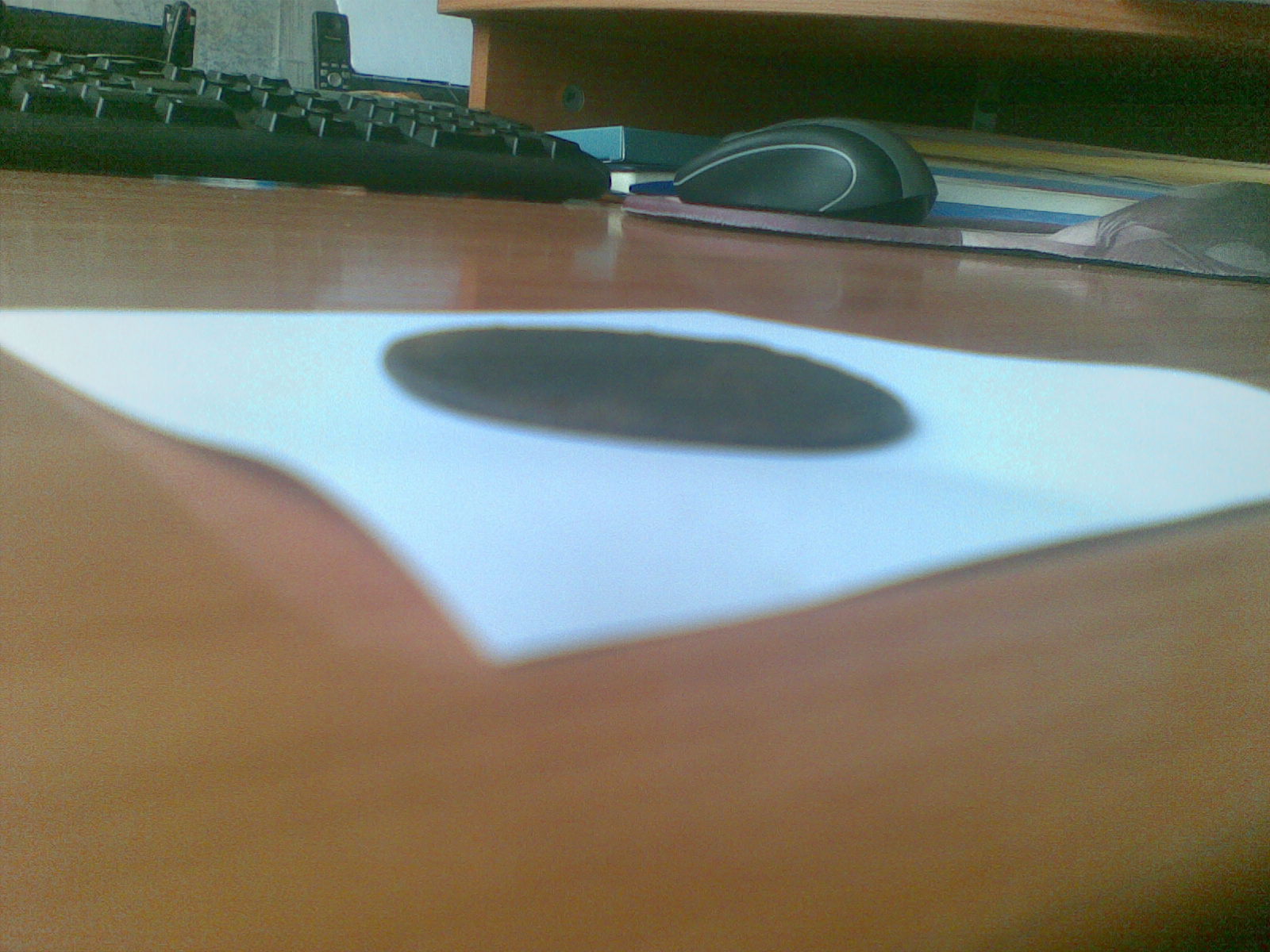

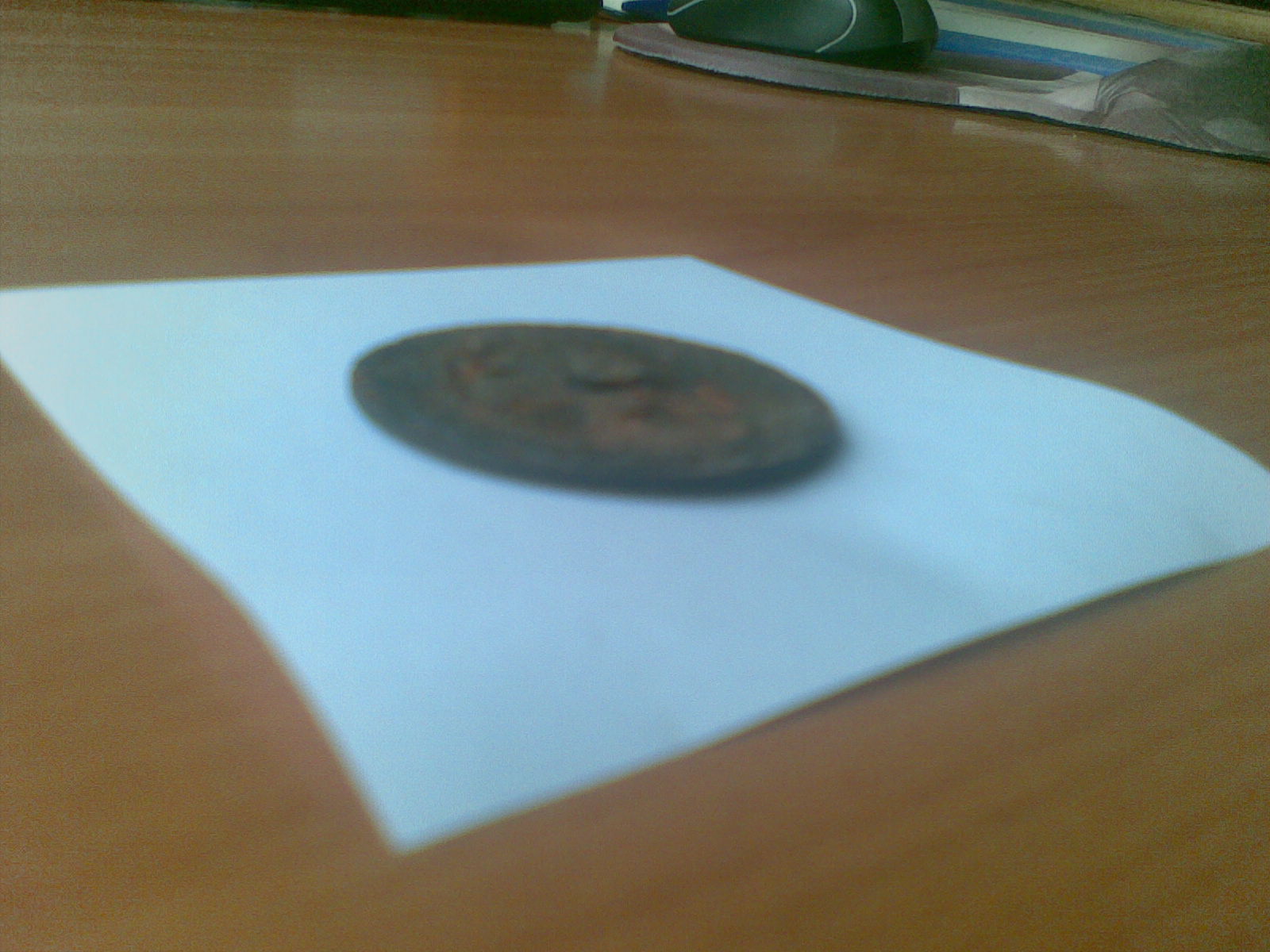

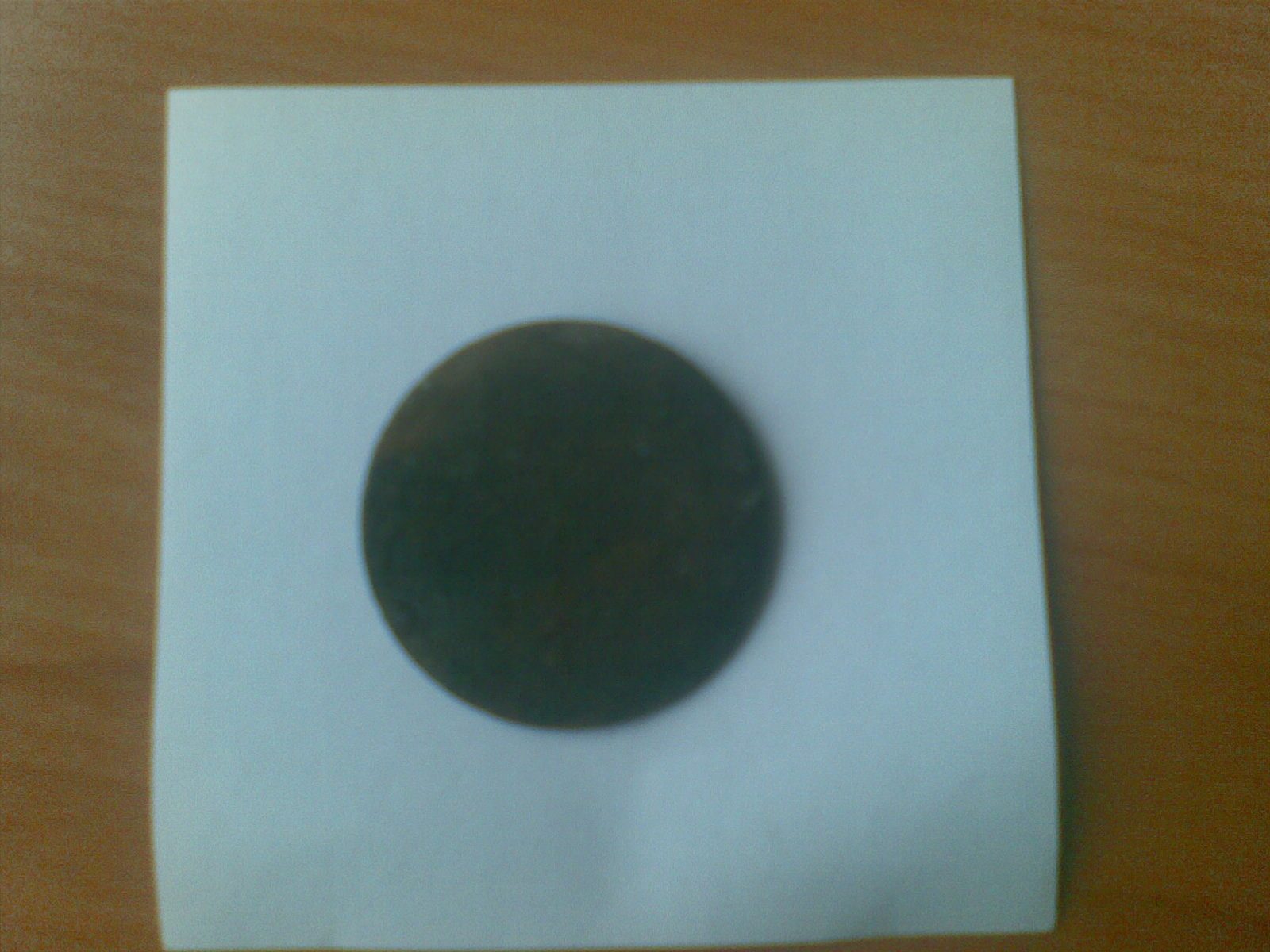

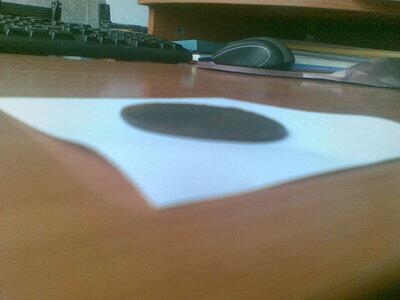

вот моя заглушка выпавшая...
У Ивана Сусанина не было жены, поэтому первое время поляки его побаивались...
My way - it's my decision!

chigik64 M
Начинающий
chigik64 M
Начинающий
Репутация: 6
Сообщения: 75
С нами: 5 лет 6 месяцев
Марка вашего авто: ЖУК-А07 S21 1988год,ЖУК-А07 S21 1986год
Откуда: Запорожье Украина

Сообщение #17 chigik64 » 23.01.2014, 20:08

Достаточно снять трамблер для замены.У меня товарищ делал такую заглушку напильником.Если заказывать токарю,то комплект(если не ошибаюсь 4 или 5 штук,одна стоит под передней крышкой ).

Сусанин M
Мастер
Аватара
Сусанин M
Мастер
Возраст: 45
Репутация: 34
Сообщения: 2121
С нами: 5 лет 7 месяцев
Марка вашего авто: Zuk A06 1987г.в. Серый. двигатель S21
Откуда: Киев Украина

Сообщение #18 Сусанин » 23.01.2014, 23:00

chigik64, а их вообще как запчасти реально купить? Например на двиг от ГАЗ-51? Где то еще такого размера применялись ?

Добавлено спустя 10 минут 15 секунд:

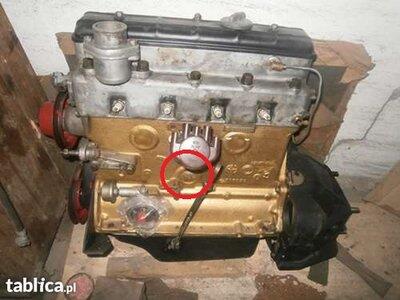

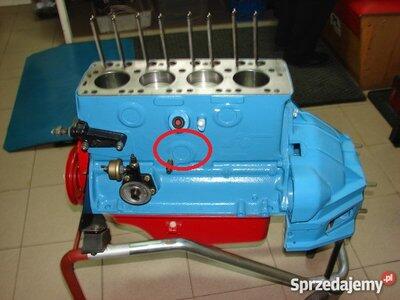

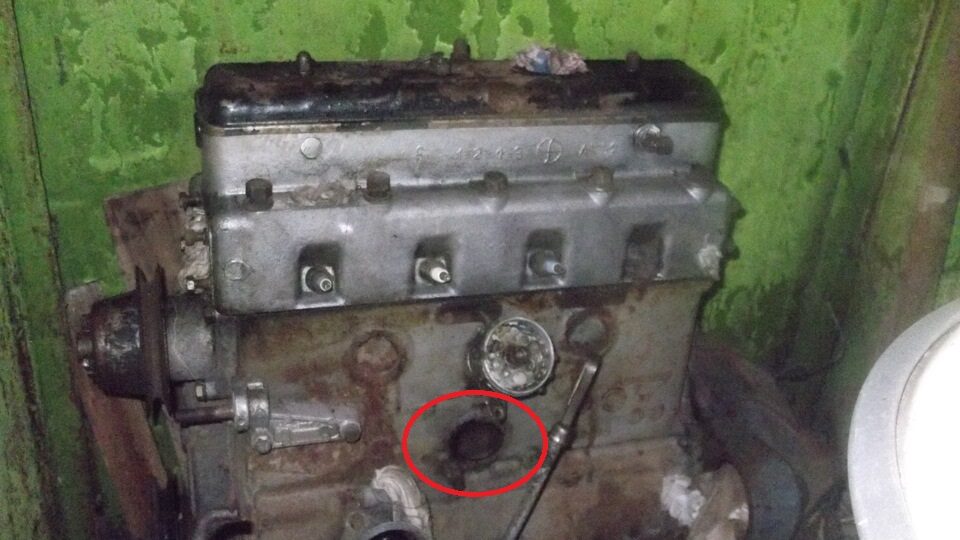

вот о какой заглушке идет речь, чтобы все понимали:
У Ивана Сусанина не было жены, поэтому первое время поляки его побаивались...
My way - it's my decision!

chigik64 M
Начинающий
chigik64 M
Начинающий
Репутация: 6
Сообщения: 75
С нами: 5 лет 6 месяцев
Марка вашего авто: ЖУК-А07 S21 1988год,ЖУК-А07 S21 1986год
Откуда: Запорожье Украина

Сообщение #19 chigik64 » 24.01.2014, 09:57

Я думаю,что купить ее нериально.Это такая деталь.что делалась в любом гараже.Эта заглушка выполняет две функции-закрывает технологические отверстия от литья и "пытается"защитить блок от размораживания.Позвони мне подскажу как ставить.Кстати как на этом форуме вставлять фото?

Сусанин M
Мастер
Аватара
Сусанин M
Мастер
Возраст: 45
Репутация: 34
Сообщения: 2121
С нами: 5 лет 7 месяцев
Марка вашего авто: Zuk A06 1987г.в. Серый. двигатель S21
Откуда: Киев Украина

Сообщение #20 Сусанин » 24.01.2014, 10:16

chigik64 писал(а):как на этом форуме вставлять фото?

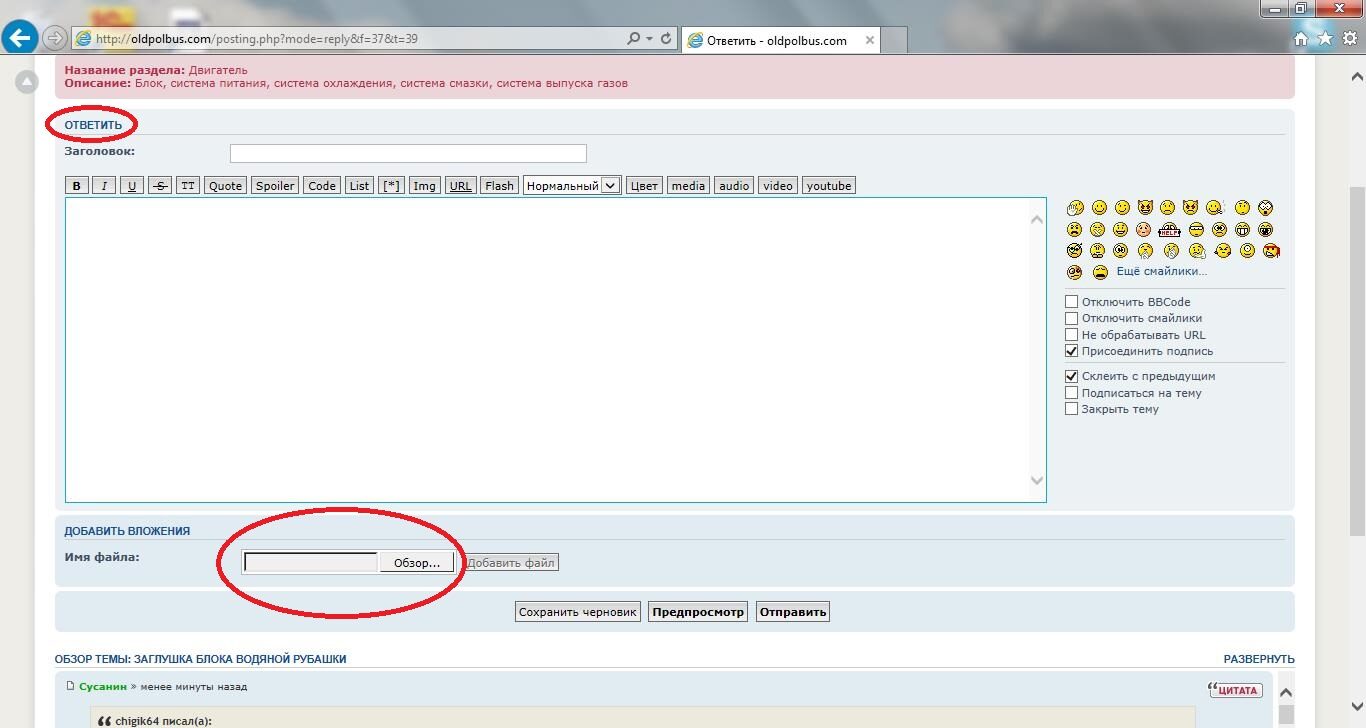

нажимаете клавишу ответить, под открывшимся окном есть окно выбора файла на компьютере.

Добавлено спустя 5 минут 40 секунд:
вот так это выглядит примерно
Вложения
У Ивана Сусанина не было жены, поэтому первое время поляки его побаивались...
My way - it's my decision!
