Сообщение #1 Чумак » 02.09.2015, 09:06

В результате двух-месячной работы родилась схема электропроводки Nysa-522 с высокой приборкой.
ВНИМАНИЕ! Схема на украинском языке. Надеюсь, это не есть проблемой.
Вложения
схема Nysa.pdf
(262.04 КБ) 2011 скачиваний
"У каждого человека есть кнопка"

vagprofi M
Мастер
Аватара
vagprofi M
Мастер
Возраст: 46
Репутация: 40
Сообщения: 1412
С нами: 7 лет
Марка вашего авто: ZUK A07 andoria 4C90 1993 г. Люблин 35141 2006г.
Откуда: Минск, РБ
Skype

Сообщение #2 vagprofi » 02.09.2015, 10:36

Круто! Колоссальная работа. Ну а мова- це не проблем. :smile:
Чем больше я узнаю новые автомобили, тем больше мне нравятся старые...

Сусанин M
Мастер
Аватара
Сусанин M
Мастер
Возраст: 47
Репутация: 43
Сообщения: 2454
С нами: 7 лет
Марка вашего авто: Zuk-A06/Nysa-522 1987 г.в. Голубая. двигатель S21
Откуда: Киев Украина

Сообщение #3 Сусанин » 02.09.2015, 12:50

Чумак, поздравляю! Удачное исполнение!!!!
Можно подробнее - на чем она основана - на старой и разукрашена и увеличена или сам конструировал "по образу и подобию" ???
У Ивана Сусанина не было жены, поэтому первое время поляки его побаивались...
My way - it's my decision!

Чумак M
Старожил
Аватара
Чумак M
Старожил
Возраст: 52
Репутация: 10
Сообщения: 213
С нами: 6 лет 2 месяца
Марка вашего авто: Nysa-522, 1987 г.в.
Откуда: Киев
Skype

Сообщение #4 Чумак » 02.09.2015, 13:48

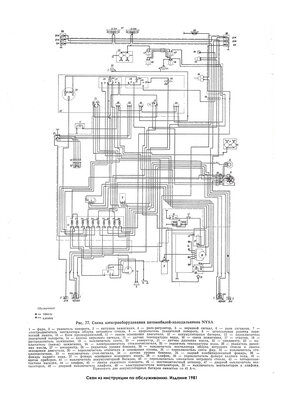

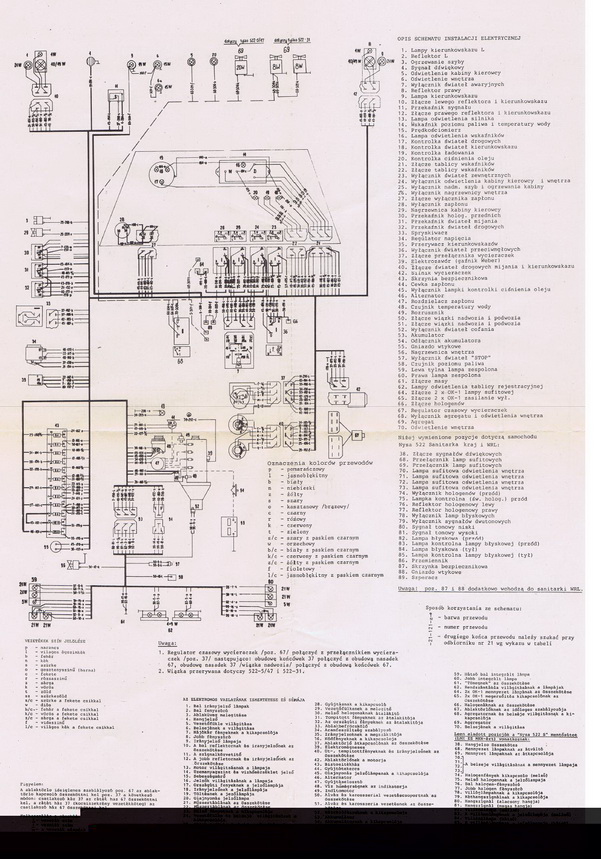

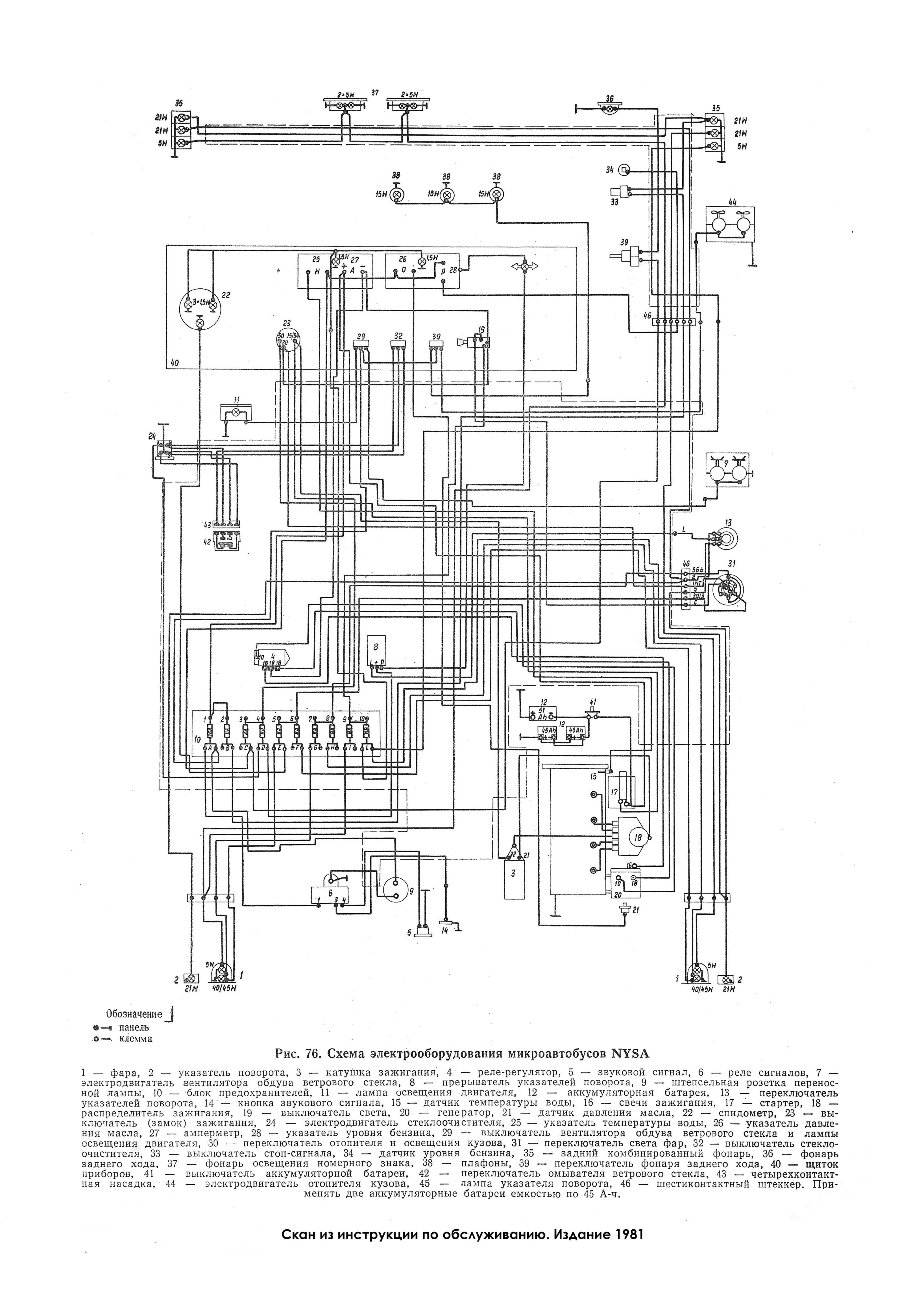

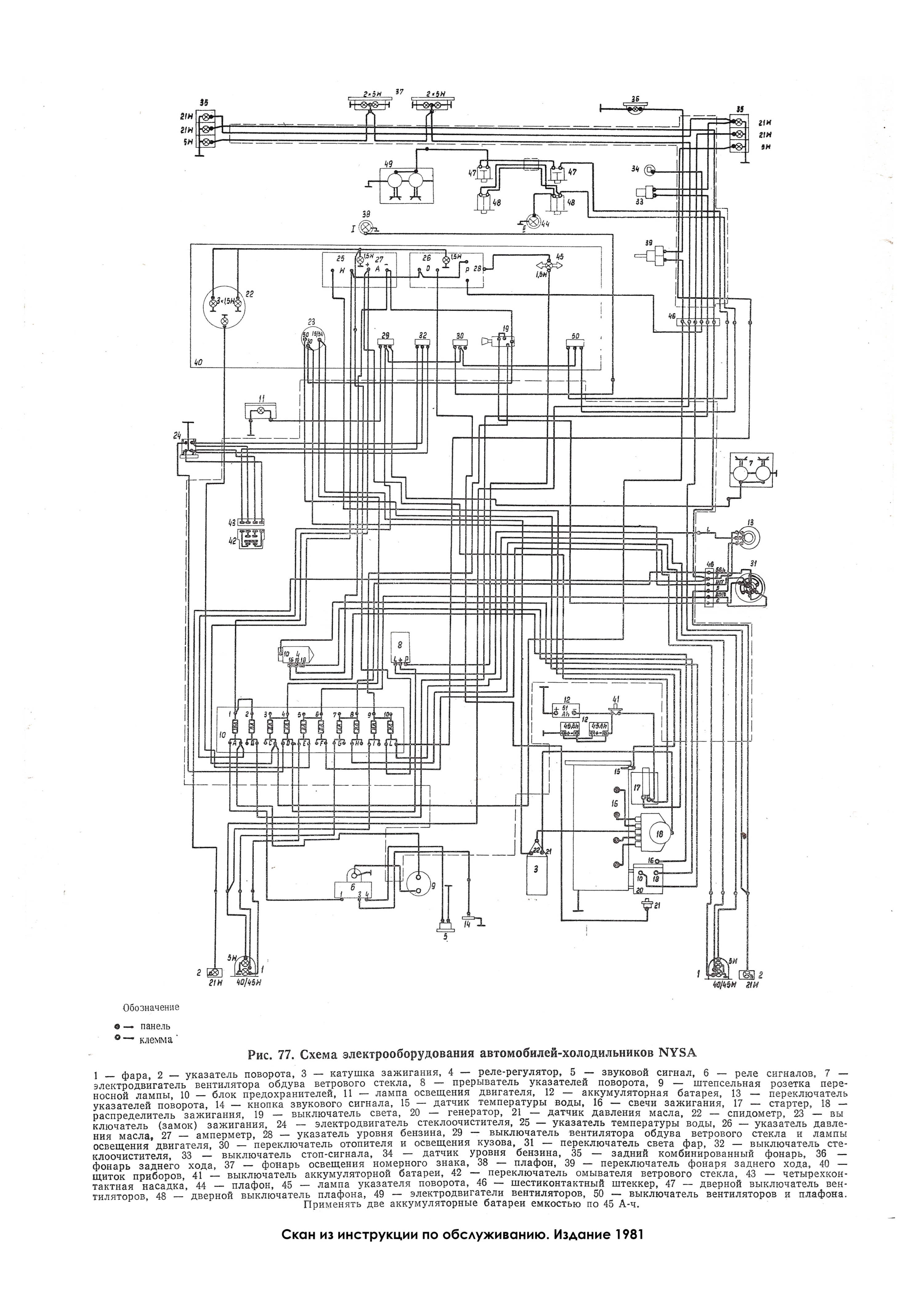

За основу взята вот эта схема. А дальше - упорство и творческий подход.
Вложения
nysa 2_измен.размер.JPG
